Diffraction Test
このページでは絞りを小さくしたときに発生する「回折ボケ」について実験します。
実験条件は以下の通りです。
１．撮像素子の大きさによる違いが比較できるよう、フルサイズの 5D2 と、フォーサーズの GH2 の
両方で行う。
２．画角を同じとするため、GH2 には 14-140 のレンズを付けて、50mm の長さとする。
5D2 には 100mm のマクロを付ける。
３．Test Chart は ISO 12233 を使う。
４．Test Chart は仕様通り、3:2 のマーク範囲を画面いっぱいに、RAWで撮影する。
撮影時はシャッタ速度を上げるため、 ISO は 1600 とする。
５．撮影後は、100% 表示（ピクセル等倍表示）を行い、ディスプレイ画面上で 2000 から 1800
lines/vertical size の範囲をスクリーンキャプチャして、細部をわかりやすくする。
６．RAW を現像するときは Noise Reduction を行わない。 これは Noise Reduction によって
解像度が下がることを防ぐため。 カメラ内の画像エンジンが Reduction 値をあらかじめ指定
しているが、それはリセットする。
７．また、現像時のシャープネスおよびアンシャープマスクは０のままとする。

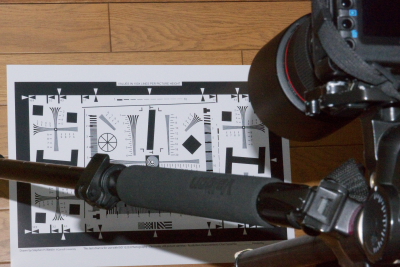

撮影状況

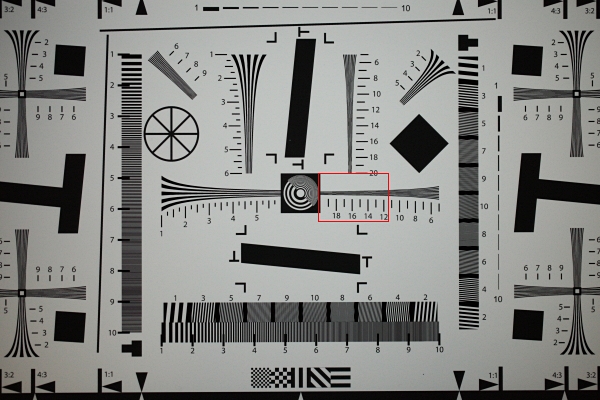

5D2, 100mm マクロで撮影の全体像 f=2.8

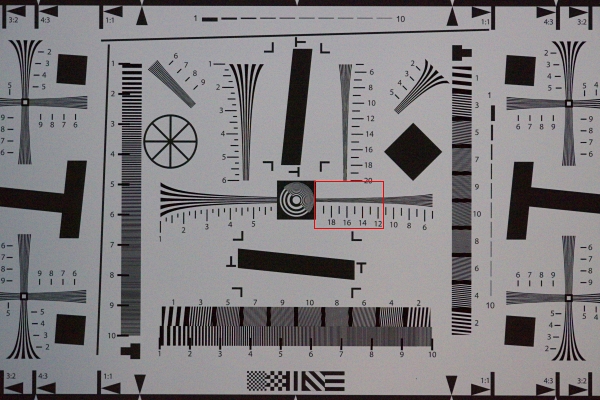

GH2, 50mm 撮影の全体像 f=5.6

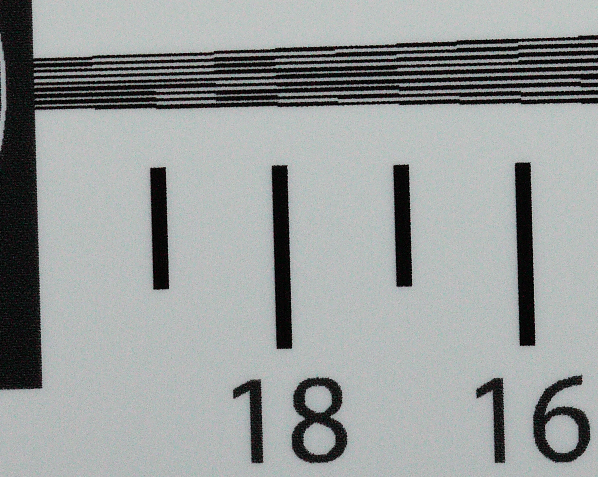

18-20 付近の拡大図細部の比較 (100% crop)
5D2 f=2.8 |
5D2 f=5.6 |
5D2 f=8 |
5D2 f=16 |
5D2 f=32 |
GH2 f=5.6 |
GH2 f=8 |
GH2 f=16 |
GH2 f=22 |
GH2 の像が小さいのは、撮像素子の画素数が 5D2 に比べて少ないため。 100% 表示をすると、画素数の平方根に比例した大きさとなる。 なお、5D2 の画素数は 5616*3744、GH2 は 4752*3168 で 84.6% となる。
分かること：
１． GH2 の一番解像度のいい f=5.6 は 5D2 の 32 と同じ程度。
２． ５D2 では f=8 程度までは解像度が良い。
３． f=16 では悪化しており、f=32 ではさらに悪化する。
４． GH2 では f=8 からやや悪化しており、16、 22 と進むとずいぶん悪化する。
| (03/31/2012) |  |
